A hűtőberendezés olyan hűtőberendezés, amely hideget tud előállítani és átadni a vízkörforgásba. A hűtő két körből áll, az elsődleges körben a kompresszor hűti a hűtőközeget, a másodlagos körben pedig vízzel hűti a vízkört.
Nyolc intelligens funkció

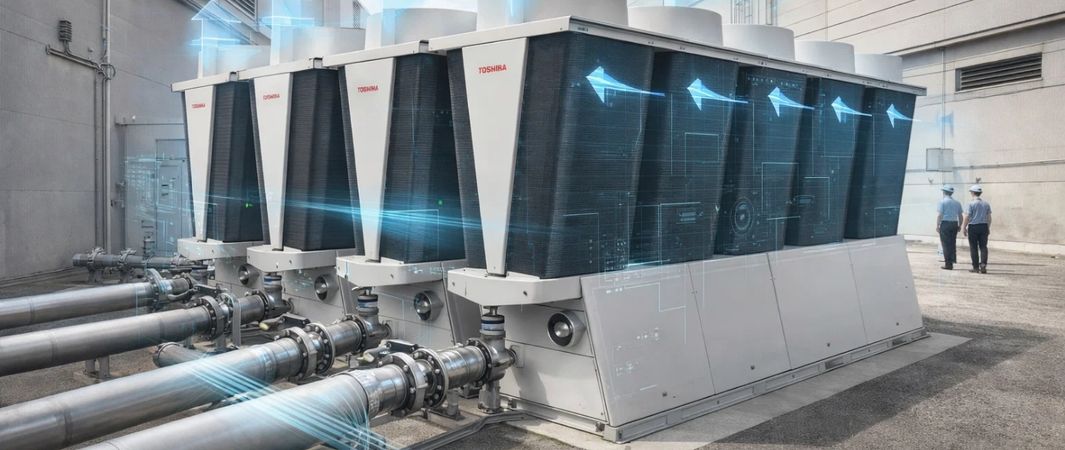

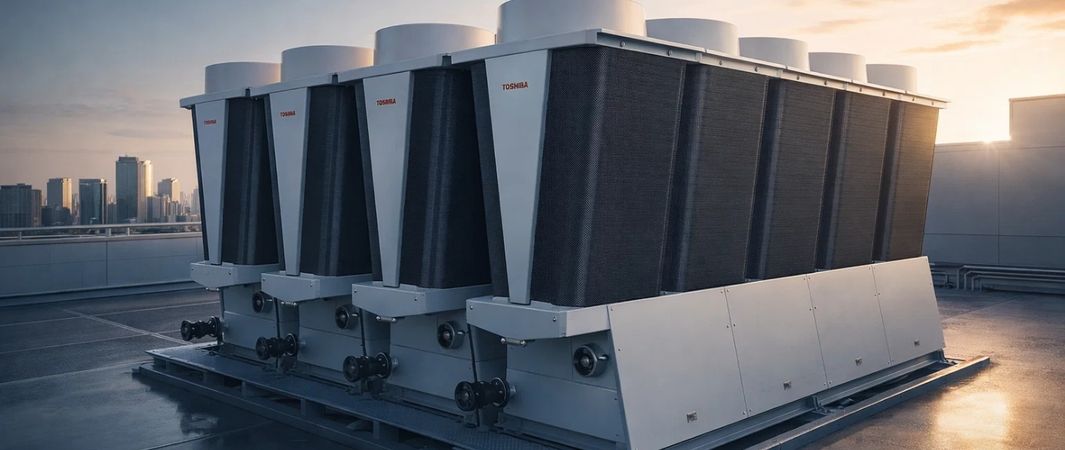

Az új TOSHIBA hőszivattyúk már első pillantásra is kompetens benyomást keltenek. Az USX Chiller készülékeket kompakt, moduláris formában, jellegzetes X-alakú kialakítással szállítják a telepítés helyszínére. Az egymás mellett elhelyezett akár 128 modul helytakarékos kombinációjával akár 25 600 kW összteljesítmény is elérhető. Ez a hatalmas kapacitás a rendszer modularitásának és a tökéletes részterhelési teljesítménynek köszönhetően elméletileg korlátlan számú fokozatban valósítható meg, a Single egység esetében 5%-tól a maximális kapacitásig. Jellemzőink bemutatják, hogy ez az intelligens rendszertervezés hogyan ér el jelentős megtakarítást mind a terület-, mind az energiaforrások terén, valamint tökéletes hibabiztosságot.
1. AZ USX EDGE EGÉSZ ÉVBEN MEGBÍZHATÓAN BIZTOSÍTJA A MELEGET ÉS A HŰVÖSSÉGET.
Az egész éves fűtési üzemre specializálódott USX Edge berendezéseket POWERFUL HEATING TYPE (pHt) néven emlegetik. Megbízhatóan állítanak elő szivattyús meleg vizet, például termelési folyamatokhoz vagy épületek fűtéséhez, akár -25 °C-os külső hőmérsékleten, akár +43 °C-os trópusi hőmérsékleten.
Függetlenül attól, hogy a hidegvíz-előállítást a fenti célok valamelyikére használják-e:
– egy nagy épület kényelmes légkondicionálása,
– Folyamatok,
– számítástechnikai központok,
– élelmiszer-technológia,
– hűtési helyiségek,
– orvosi technológia,
– műjégpályák,
– A -15 és +30 °C közötti bemeneti hőmérséklet minden igényt kielégít. A működés -20 és +46 °C közötti külső hőmérsékleten garantált.
2. KÜLÖNLEGES KIALAKÍTÁS X OPTIMALIZÁLJA A LÉGÁRAMLÁST ÉS KISEBB TELEPÍTÉSI TERÜLETET IGÉNYEL, MINT A HAGYOMÁNYOS RENDSZEREK.
Helytakarékosság = költségcsökkentés
A szabadalmaztatott X kialakítás több összetevőre is kiterjed a fejlesztésével: lehetővé teszi az egyes készülékek zökkenőmentes beszerelését, valamint a köztük lévő rendkívül hatékony légvezetést.
A falak és egyéb tárgyak távolsága ezért a lehető legkisebb lehet.
Az intelligens kialakításnak köszönhetően zökkenőmentes hozzáférés biztosított a karbantartás szempontjából fontos alkatrészekhez, például a tömörítőegységhez.
Az inverteres szivattyúval ellátott hidraulikarendszer azonnal csatlakoztatható, és helytakarékosan a kompresszorszekcióba van beépítve.
A jellegzetes Edge kialakításnak köszönhetően visszahúzódó vízcsatlakozások szintén hozzájárulnak a terület hatékony kezeléséhez. A kompresszorszakasz 300 mm-es süllyesztése a hőcserélő szakaszhoz képest térbeli előnyökkel jár a modulok párhuzamos telepítése esetén.
3. MAXIMÁLIS ÜZEMBIZTONSÁG ÉS REDUNDANCIA A 4 AZ 1-BEN MODUL KONCEPCIÓ
A 4 az 1-ben modul koncepció a négy különálló hűtőkörnek köszönhetően maximális üzembiztonságot és kockázatkezelést biztosít. Mindkét kör egy-egy TOSHIBA invertervezérlésű, dupla dugattyús rotációs kompresszorral és két hűtőközeg/levegő hőcserélővel rendelkezik – a két kör egy hűtőközeg/víz hőcserélőn osztozik.
Nem kell azonban mindig drámai áramköri hibának lennie – egy hőszivattyú egy átlagos munkanapján, ill. Végül a fűtési üzem közbeni leolvasztás vagy a berendezés időszakos karbantartása is a hűtőrendszer része.
Az USX rendszer még ezekben a standard helyzetekben is szuverén módon reagál: a leolvasztási művelet váltakozva történik – csak az éppen leolvasztó kör áll meg, a modul másik három köre továbbra is szivattyúzott meleg vizet termel (Folyamatos fűtés). Ez kiküszöbölheti egy további puffertartály szükségességét.
A karbantartási munkálatok idejére a teljes rendszernek csak egy kis része áll ideiglenesen le a forgalomból. Ez a TOSHIBA egyedülálló megoldása.
4. A RENDSZER KAPACITÁSA FŰTÉSRE ÉS HŰTÉSRE 25 600 KW-IG, MODULÁRISAN KOMBINÁLHATÓ
A moduláris kombinációk lehetősége maximális rugalmasságot biztosít a tervezés, a működtetés és szükség esetén a rendszer használata során. Bővítés.
A nagy hatékonyságú inverter-technológiának köszönhetően szélsőséges körülmények között kis részterhelésű és nagy teljesítményű, megawattos teljesítmény is elérhető.
Nem számít, hogy egyetlen 150 kW névleges teljesítményű modult vagy több megawattos modulok kombinációját használja – az intelligens vezérlőegység-rendszer bármilyen kombinációt képes kezelni. És mindössze három vezérlőeszközzel kezeli a költségeket:
Unit-Controller (UC):
Ez a rendszer minden egyes modulban alapfelszereltségként megtalálható, és az inverteres kompresszor vezérlésével optimalizálja a négy hűtőköröket. Biztosítja továbbá, hogy a kimeneti víz hőmérséklete elérje az előre beállított hőmérsékletet, és vezérli a beépített inverteres vízszivattyút.
Modul-vezérlő (MC):
Ez egy opcionális vezérlőegység, és egy legfeljebb 16 modulból álló csoport Unit-Controllerét vezérelheti.
Csoport-ellenőrző (GC):
Ez egy opcionális vezérlőegység is, és akár 8 csoportot is vezérelhet a megfelelő modulvezérlő egységekkel.
5. ENERGIAHATÉKONY RÉSZTERHELÉS-SZABÁLYOZÁS AKÁR 5%-IG A BEVÁLT TOSHIBA DUPLA FORGÓDUGATTYÚS KOMPRESSZORRAL
A TOSHIBA saját fejlesztésű és gyártású, inverteres vezérlésű dupla forgódugattyús kompresszor erős láncszemet képez a rendszerben. Ez a csapat nap mint nap bizonyítja hosszú élettartamát, hatékonyságát és teljesítményét a világ több millió lakossági és kereskedelmi légkondicionáló rendszerében.
Az egyes USX modulok 4 elemének egyikeként a kompresszor megteremti a rendszer jelentős előnyeinek előfeltételeit: a modul részterheléses működése a névleges teljesítmény 5%-áig, kültéri hőmérséklet-tartomány -25 °C és +46 °C között – így -15 °C és +55 °C közötti ellátási hőmérséklet valósítható meg.
A TOSHIBA-nál a hűtőközeg kiválasztása is egyértelmű. A legmodernebb, leggazdaságosabb és legkörnyezetbarátabb hűtőközeg, amelyet jelenleg itt használnak, az R32.
6. ALACSONY BERUHÁZÁSI ÉS ÜZEMELTETÉSI KÖLTSÉGEK AZ ELEKTROMOS BERENDEZÉSEK TELJESÍTMÉNYÉNEK SOROZATOS CSÖKKENTÉSÉNEK KÖSZÖNHETŐEN
Az USX Edge a PWM átalakítónak köszönhetően a magasabb felharmonikus hullámok elnyomásából profitál: a TOSHIBA rendszer így rendkívül hatékonyan, 99%-os teljesítménymutatóval képes működni a csökkentett üzemi áramnak köszönhetően.
Ebből a viszonylag összetett tényből három konkrét előny rajzolódik ki:
1. Telepítési költségmegtakarítás
Az áramellátás elektromos berendezései (kábelkeresztmetszet és biztonsági berendezések) kisebb méretekben méretezhetők.
2. Konfigurációs költségmegtakarítás (aktív magasabb harmonikus hullámú szűrők használata esetén nem merülnek fel többletköltségek).
3. Költségmegtakarítás a vállalatnál (a magas cos φ aktív teljesítménytényező miatt csökken a vállalat villamosenergia-fogyasztása).
7. A SZABVÁNYOSÍTOTT BERENDEZÉS-KONFIGURÁCIÓ BIZTOSÍTJA AZ EGÉSZ ÉVES RENDELKEZÉSRE ÁLLÁST
A hagyományos hőszivattyús hűtőberendezések gyakran szenvednek a konfigurációs lehetőségek túlkínálatától.
A gyakorlatban ez összetett és hosszadalmas konfigurációs és szállítási eljárásokhoz vezet.
A TOSHIBA USX EDGE hőszivattyús hűtőszekrény először vezet be egy teljesen új koncepciót a piacra:
Az ügyfelek igényeinek megfelelő, kiválasztott, szabványosított, előre konfigurált konfigurációk lehetővé teszik az állandó készletezést és a leggyorsabb kiszállítást. Még a pótalkatrészekért is!
Mindezt egy bécsi raktárból – korlátozások nélkül, mint például. vállalati ünnepek a teljes szezonban.
Természetesen különleges kivitelek is lehetségesek opcionális opciókkal és széleskörű tartozékokkal.
A TOSHIBA is ezt a klasszikus, megrendelésre épített koncepciót alkalmazza, rövid szállítási határidővel.
Az egyedülálló termékkoncepció lehetővé teszi a meglévő hőszivattyús hűtőrendszer cseréjét – pl. teljes meghibásodás esetén – néhány munkanapon belül – drága bérelt hűtőberendezések nélkül.
8. AZ ESZKÖZÖK ÉS A FOGYASZTÁS MOBIL NYOMON KÖVETÉSE EGY EGYSZERŰ ALKALMAZÁSON KERESZTÜL
Az USX Edge Flash Monitor System a hűtőmodulban lévő WLAN SD-kártyával működik, amely kommunikál az Android táblagépen lévő megfelelő alkalmazással.
Ez az eszköz a legegyszerűbb üzembe helyezéstől az átlátható adatkezelésig mindent kiszolgál.
Például:
– az összes komponens működési idejének megjelenítése,
– a szükséges vízmennyiség kiszámítása,
– a hibakódok megjelenítése és előzményei,
– a kompresszorok, ventilátorok és szivattyúk karbantartási ciklusainak meghatározása,
– valós idejű adatokkal ellátott kijelző minden üzemi nyomás és hőmérséklet esetén,
– a valós adatok és a tárolt adatok összehasonlítása,
– egyértelmű trendgrafikonok az összes működési értékről,
– az animált hűtőkörben lévő nyomások és hőmérsékletek megjelenítése,
– rendszerjelentések exportálási funkcióval,
– sok más funkció…
